1、產品概述

產品是基于微處理器技術開發研制的電機保護與控制裝置。核心部件采用國外的AD單片微機，可滿足各種層次用戶的要求，它主要使用于發電、建材、 石油、化工、冶金、輕工、水泥、紡織工業等。它由微處理器來執行電機的保護與控 制功能，完成對電機故障停機原因儲存自診斷以及與上位機的通訊等。

裝置為電機提供的完備保護，避免了因電機過載、輕載、堵轉、欠壓、超壓、啟 動超時、斷相、三相不平衡、接地、短路、漏電等可能故障導致的生產事故，很大限度地保證設備運行的有效性。

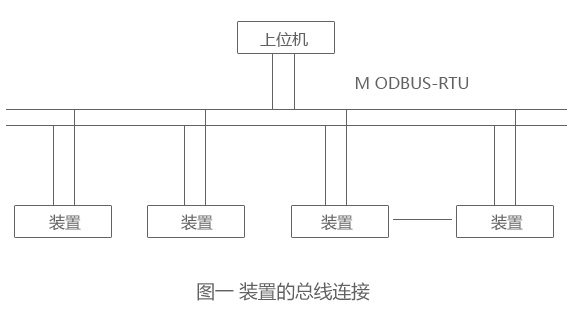

裝置采用RS485通訊接口設計，保證了與上位機通訊的快速可靠，同時能快速響 應上位機的實時查詢等要求并執行相應操作，裝置對電機運行狀態和故障原因監控記 錄極大方便了對電機維護計劃的制定。

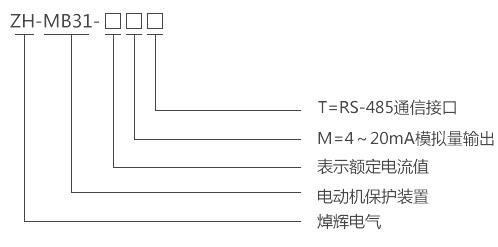

2、型號說明

當電機工作電壓大于≥過壓電壓額定值，動作時候 ≤5S

3.技術參數

額定工作電壓：220V（其他電壓等級訂貨時須注明）

額定工作電流：1~800A

額定工作頻率：50Hz

控制工作電壓：220V

控制輸出繼電器輸出容量：7A 250VAC

可編程繼電器輸出容量：5V 2 50VAC

功耗：小于5W

現場總線：M ODBUS-RTU;

出廠默認值：M ODBUS-RTU 9600bps

4.使用條件

工作溫度：-25~+55℃

存儲溫度：-25~+70℃

相對濕度：相對濕度文95%且表面無凝露

海拔高度：≤3000m
