一、概述

ZHB-TBP系列組合式過電壓保護器是一種高性能過電壓吸收裝置，適用于35KV及以下電力系統，是限制雷電過電壓和操作過電壓的一種保電器。主要用于保護發電機、變壓器、開關、母線、電動機、并聯補償電容器等電氣設備的絕緣免受過電壓的損害，它具有動作快、伏安特性平坦、殘壓低、性能穩定、組裝維護方便等優點。對于相間和相地過電壓都能起到有效的保護作用。

二、型號說明

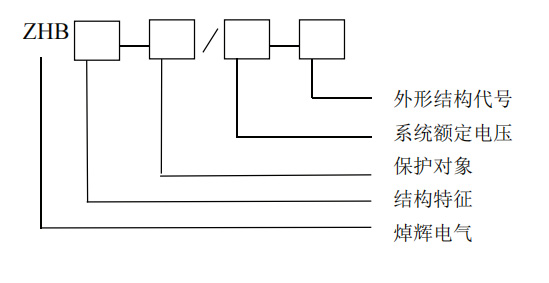

組合式保護器型號說明:

系統額定電壓:安裝過電壓保護器系統的額定電壓

結構特征：1、無間隙組合式過電壓保護器

2、串聯間隙組合式過電壓保護器

3、三相六柱組合式過電壓保護器

保護對象：A、電站型:適合各種變壓器、開關、母線的過電壓保護

B、電機型:適合各類電機的過電壓保護

C、電容器型:適合各種電容器組的過電壓保護

0、電機中性點型:適合電機中性點的過電壓保護

外形結構：F、全封閉結構(6kV、10kV、11kV 見圖 3、4;33kV、35kV 見圖 9、10)

T、積木式組合結構(6kV、10kV、11kV 見圖 5、6;中性點保護器見圖 113 S、S、六柱式結構(6kV、10kV、11kV 見圖 8)

 GY、高原型結構(6kV、10kV、11kV 見圖 7)

注：除圖 6 所示 120mm 相間距的T型過電壓保護器既不能帶計數器也不能帶監測儀

外，其它外形圖所示的過電壓保護器既能帶 JS-III型過電壓動作計數器又能帶 IM 過電壓在線監測儀。

如:ZHB-TBP1-A/10-F 為電站型、無間隙組合式過電壓保護器，系統額定電壓10kV，外形為全封閉結構。
