一、概述

隨著我國經濟的高速發展，配網開關柜逐年增多。傳統的巡檢技術往往難以達到及時掌握設備缺陷的要求。根據實際運行經驗，由絕緣導致的事故，在潛伏期內可以通過監測局部放電信號從而避免事故的發生。局部放電在線監測裝置是對電氣設備等產生的局部放電信號進行監測、記錄、分析等于一體的數字化智能設備。由硬件與接收器組成，硬件（復合式局放傳感器）高度一體化包括信號采集模塊、信號調理模塊、局部放電分析模塊。

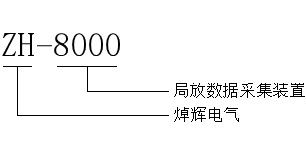

二、型號說明

三、接收單元技術參數

1、系統電源：85~265VAC 90~360VDC；

2、采集通道：3只局放傳感器ZHUS-7000；

3、工作環境：溫度：-40℃～+80℃, 濕度：≤95%RH；

四、接收單元特點

1、性價比高：單個采集器可分時檢測3個通道的局放數據；

2、體積小、安裝方便：傳統的局部放電檢測儀體積大，占用空間大不易于攜帶；本裝置與傳統局放儀器相比，特點明顯。

使用說明

本章主要介紹局放數據采集裝置的功能指示圖、操作說明、通訊說明等：

功能指示圖

ZH-8000系列  具體功能指示見下表：

局放傳感器部分

五、技術參數

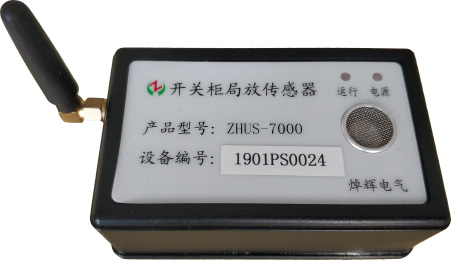

1、復合式局放傳感器：具備TEV傳感器、超聲傳感器（一體式）；

2、傳感器頻帶范圍：TEV：3M-100MHz超聲：20kHz-200kHz；

3、傳感器頻帶范圍：TEV：1mV   超聲：1uV；

4、頻率范圍：433Hz（免申請）；

5、供電電源：DC12V；

備注：1.局放傳感器用于監測開關柜內破壞性放電信號。

6、TEV檢測方式會受到電磁干擾信號影響，如果設備周邊存在變頻器等強干擾源將影響TEV檢測性能，產生較大的背景信號。

六、尺寸

本章主要介紹局放數據采集裝置的尺寸圖和端子定義：

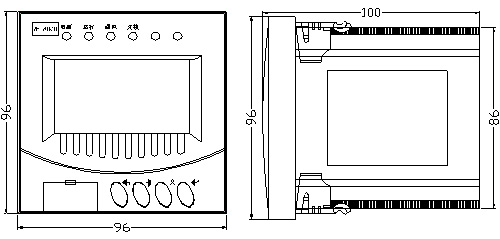

尺寸圖

開孔尺寸：87*87（高*寬）

外形尺寸：96*96*100（高*寬*深）

安裝方式：嵌入式

單    位：mm

傳感器單元
