本章概要介紹無線測溫傳感器的特點、型號說明、技術參數等：
1.1概述
ZH-TS系列無線測溫傳感器是我公司針對電力系統高壓開關柜斷路器動、靜觸頭由于接觸不良等原因引起的發熱問題而設計的智能溫度監測模塊。模塊通過感溫探頭實時監測被測點溫度并通過無線發射方式，將測量溫度上傳至數據接收裝置，同時由液晶顯示被測點溫度。ZH系列無線數據接收裝置具有在線采集、溫度節點數可設及報警定值設置等功能。當被測部位溫度超過預設告警值時，系統自動告警，提醒工作人員及時采取措施，以保證電力系統可靠運行。該裝置支持RS485接口，內部嵌入MODBUS通訊協議。
1.2傳感器型號說明
注解 ①：TS1有源傳感器、TS2為無源方形傳感器、TS3圓形卡環傳感器
②：35為35mm靜觸頭、49為49mm靜觸頭、79為79mm靜觸頭、109為109mm靜觸頭
1.2.1 接收裝置型號說明
注解 接收裝置型號：ZK97為智能操控接收、WTR為數據接收單元、WTRT為數據接收終端
1.3傳感器基本參數

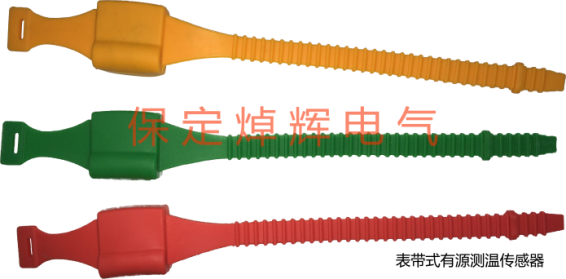

ZH-TS1方形有源測溫傳感器 | ||
工作環境 | -40～85℃, ≤95%RH | |
工作頻段 | 433MHz（免申請） | |
發射功率 | <10dbm<> | |
傳輸距離 | ≥300m（無障礙物） | 視距，實際情況據現場條件而定 |
測溫方式 | 接觸式 | |
測溫范圍 | -40～+150℃ | |
測量精度 | ±0.5℃ | |
分辨率 | 0.1℃ | |
發送間隔 | 5min（用戶可定制） | |
休眠功耗 | <3.0ua<> |  |
發射功耗 | <25ma<> | |
供電方式 | 電池供電 | |
使用壽命 | 3～5年 | |
外形尺寸 | 42×41×16（mm） | |
安裝方式 | 表帶式捆綁 | 可安裝開關柜斷路器動觸頭、母排、電纜進出線 |
ZH-TS2方形無源測溫傳感器 | ||
工作環境 | -40～85℃, ≤95%RH | |
工作頻段 | 433MHz（免申請） | |
發射功率 | <10dbm<> | |
傳輸距離 | ≥300m（無障礙物） | 視距，實際情況據現場條件而定 |
測溫方式 | 接觸式 | |
測溫范圍 | -40～+150℃ |  |
測量精度 | ±0.5℃ | |
分辨率 | 0.1℃ | |
發送間隔 | 5S（用戶可定制） | |
休眠功耗 | <3.0ua<> | |
發射功耗 | <25ma<> | |
供電方式 | 能量收集 | 電磁能收集（CT自取電） |
使用壽命 | 10年 | |
可維護性 | 后期基本免維護 | |
外形尺寸 | 28×22×10（mm） | |
安裝方式 | 合金帶捆綁式 | 可安裝開關柜斷路器動觸頭、母排、電纜進出線 |

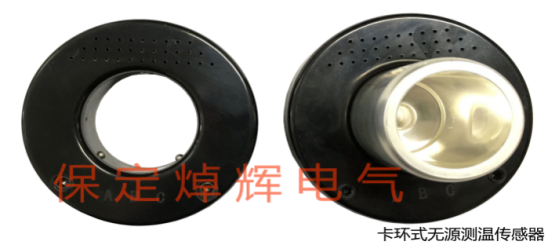

ZH-TS3圓形卡環式測溫傳感器 | ||
工作環境 | -40～85℃, ≤95%RH | |
工作頻段 | 433MHz（免申請） | |
發射功率 | <10dbm<> | |
傳輸距離 | ≥300m（無障礙物） | 視距，實際情況據現場條件而定 |
測溫方式 | 接觸式 | |
測溫范圍 | -40～+150℃ |  |
測量精度 | ±0.5℃ | |
分辨率 | 0.1℃ | |
發送間隔 | 5S（用戶可定制） | |
休眠功耗 | <3.0ua<> | |
發射功耗 | <25ma<> | |
供電方式 | 能量收集 | 電磁能收集（CT自取電） |
使用壽命 | 10年 | |
可維護性 | 后期基本免維護 | |
外形尺寸 | 厚度20mm | 可滿足不同電流規格斷路器，安裝后不破壞原有間距 |
安裝方式 | 固定式 | 可安裝開關柜斷路器靜觸頭 |
1.4傳感器外形及尺寸
注：由于技術不斷更新，產品規格和配置如有變化，請以實際供貨為準。
