產品概述

ZH-TZY系列6～35kV電壓互感器中性點用非線性電阻消諧阻尼器（簡稱一次消諧器），是安裝在6～35kV電壓互感器（以下簡稱壓變或PT）一次繞組Y。接線中性點與地之間的一種非線性電阻消諧阻尼器件。消諧器采用電氣性能優異、超細顆粒的SiC為基材，經大噸位的壓機壓制成高密度的長方形或圓餅狀的坯體，在還原氣氛下，經上千度的高溫?zé)Y(jié)而成。裸露的電阻器表面結構經特殊處理，能經受日曬雨淋，可直接用于戶內外。它的體積小、重量輕、散熱快、強度高、便于安裝，很受用戶青睞。

該產品完全符合現行電力部標準DL/T620-1997《交流電氣裝置的過電壓保護和絕緣配合》第4.1.5條中的規定，可以起到良好的限制電壓互感器鐵磁諧振的效果。

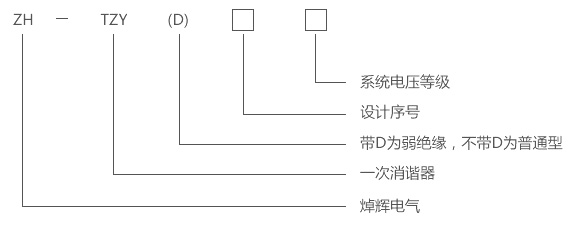

型號說明

根據系統電壓分類， ZH-TZY系列一次消諧器分為6kV、10kV、20kV、35kV四種；根據設計序號分類，消諧器分為ZH-TZYI(方形)、ZH-TZYⅡ和ZH-TZYⅢ（圓柱形）型， ZH-TZYI、ZH-TZYⅡ型消諧器分為10kV和35kV兩種，其中10kV消諧器也可用于6kV系統； ZH-TZYⅢ型消諧器分為6kV、10kV、20kV和35kV四種。如： ZH-TZY(D)Ⅱ－10 為6kV 、10kV系統通用、弱絕緣、圓柱形一次消諧器；ZH-TZY(D)I－10 為6kV 、10kV系統通用、弱絕緣、方形一次消諧器。

注： ZH-TZYI型中10KV超小型不能帶D參數。

使用條件

1、ZH-TZYI適用于戶外，ZH-TZYⅡ、ZH-TZYⅢ適用于戶內，環境溫度-40℃～+60℃；

2、額定頻率：48Hz～62Hz；

3、海拔高度不大于3000m，地震裂度8度及以下地區；

4、大氣中無嚴重污穢及浸蝕性介質的場所；

5、串接于交流6～35kV非有效接地系統PT一次繞阻中性點與地之間， 在一個系統中接有多臺電壓互感器時，在每臺互感器的三相高壓繞阻中性點裝一臺消諧器， 才能有效地限制弧光接地過電壓和消除鐵磁諧振。
