一、產品概述

XGN15-12(F)、XGN15-12(F.R)六氟化硫環網開關設備(以下簡稱“開關設備”),用于額定電壓12kV、額定電流630A及以下的環網供電或輻射型供電系統中，尤其適合裝入預裝式變電站作為電力系統的控制和保護。本產品內裝絕緣外殼的FLN36-12D型六氟化硫負荷開關或FLRN36-12D型負荷開關一熔斷器組合電器，具有結構緊湊、性能可靠、維護方便等特點，是城市電網改造和建設需要的新一代高壓開關設備。

本產品符合：GB/T3906《3～35kV交流金屬封閉開關設備》、GB/T11022《高壓開關設備和控制設備標準的共用技術要求》、IEC60298《額定電壓1kV以50kV及以下交流金屬封閉開關設備和控制設備》、DL/T404《戶內交流高壓開關柜訂貨技術條件》標準。

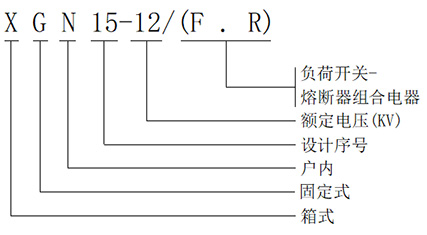

二、產品型號及含義

三、正常使用條件

1.環境溫度：高溫+40℃，低溫度-15℃；

2.相對濕度：日平均≤95%RH，日平均水蒸汽壓力不超過2.2kPa；

月平均≤90%RH，月平均水蒸汽壓力不超過1.8kPa；

3.海拔高度：≤1000m；

4.地震烈度：不超過8度；

5.周?chē)諝鉀](méi)有明顯受到可燃性氣體、塵埃、煙、腐蝕性蒸汽或鹽霧等的污染。

6.無經常性的劇烈振動場所。

注：超出GB/T3906規定的正常條件下使用時，請與本公司溝通協商。

四、結構特點

1.采用金屬封閉結構，有效防止外界環境對設備內部的影響，如塵埃、水分、小動物等，提高設備的運行可靠性。

2.采用SF6氣體作為絕緣介質，具有優異的絕緣性能和滅弧能力，確保設備在高電壓、大電流條件下穩定運行。

3.本設備采用模塊化設計，結構緊湊，便于安裝和維護。同時，模塊化設計也使得設備可以根據用戶的需求進行靈活配置。

4.配備先進的智能化控制系統，可實現對設備的遠程監控、故障診斷和自動操作，提高設備的運行效率。

5. SF6氣體作為絕緣介質，具有優異的環保性能，且設備在運行過程中能耗低，符合節能減排的要求。

五、主要技術參數

開關柜主要參數

開關柜內主開關(SF6負荷開關和組合電器)主要技術參數

六、外形及安裝尺寸

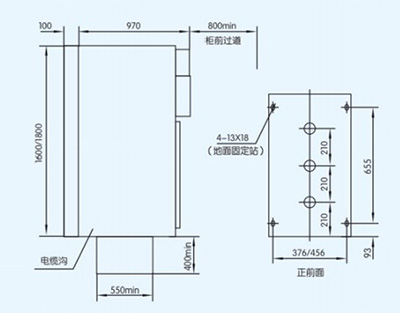

開關設備外形尺寸

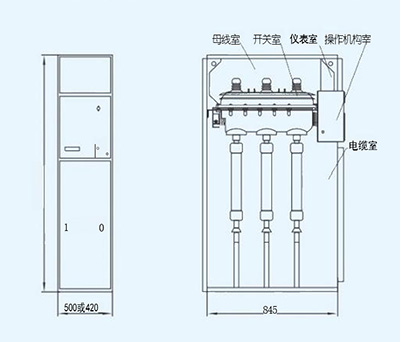

開關設備安裝尺寸

七、操作與維護

1. 操作

? 操作前應檢查設備的狀態，確保各項指示正常。

? 按照操作規程進行分合閘操作，操作時應動作平穩、迅速。

2. 維護

? 定期檢查設備的絕緣性能，測量 SF6 氣體的壓力和含水量。

? 檢查各元件的連接是否松動，觸頭是否磨損。

? 清潔設備表面的灰塵和污垢，保持設備的清潔。

八、訂貨須知

1.一次接線方案圖和一次接線方案排列圖；

2.二次回路原理圖、接線圖、端子接線圖；

3.一、二次設備清單；

4.開關柜平面布置圖和母線橋架的安裝位置；

5.備品備件和設備特殊使用條件請與本公司協商。

注：如有特殊要求，請訂貨時予以說明

由于技術不斷更新，產品規格和配置如有變化，請以實際供貨為準。
