一、產品概述

GGD 型低壓固定式成套開關設備適用于發廠、變電所、工礦企業等電力用戶作為交流50Hz, 額定工作電壓380V, 額定電流至3150A的配電系統中作為動力，照明及配電設備的電能轉換、分配與控制之用。該產品具有分?jǐn)嗄芰Ω撸瑒?dòng)熱穩定性好，電氣方案靈活、組合方便、系列性、實用性強、結構新穎、防護等級高等特點。

本產品符合：IEC60439《低壓成套開關設備和控制設備第1部分：型式試驗和部分型式試驗成套設備》；GB/T7251《低壓成套開關設備和控制設備第1部分：型式試驗和部分型式試驗成套設備》。

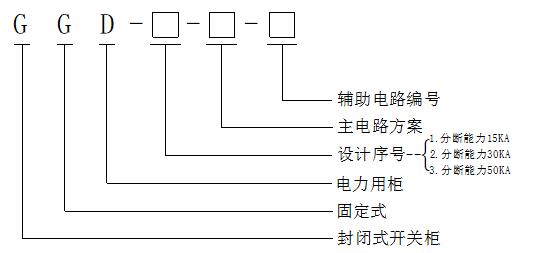

二、產品型號及含義

三、正常使用條件

1.環境溫度：高溫+40℃，低溫度-5℃，24h內的平均溫度不得高于+35℃；

2.海拔高度：≤2000m，戶內安裝使用；

3.環境相對濕度：溫度為+40℃時，不得超過50％；在較低溫度時，允許有較大的相對濕度。例如：+20℃時相對濕度為90％，但考慮到因溫度的變化，有可能會偶爾產生適度的凝露。

4.設備安裝時與垂直面的傾斜度不超過5°。

5. 設備應安裝在無劇烈震動和沖擊的地方，以及不足以使電器元件受到腐蝕的場所。

注：如果上述條件不能滿足時，請與本公司溝通協商。

四、主要技術參數

開關設備水平母線參數

注：1.主母線額定電流在1500A及以下時采用單銅排母線。額定電流大于1500A時可采用雙銅排母線。母線的搭接面均采用搪錫工藝處理。

開關設備相、PE(N)線參數

五、結構特點

●GGD型交流低壓配電成套開關設備的柜體采用通用柜的形式，框架用C 型材組裝而成，框架零件及配套零件由本公司生產配套供貨，以保證柜體的精度和質量。通用柜的零部件按模塊原理設計，并有20模數的安裝孔，通用系數高?？梢允构S實現預生產。既縮短了生產制造周期，也提高了工作效率。

●GGD柜設計時充分考慮到柜體運行中的散熱問題。在柜體上下兩端均有不同數量的散熱槽孔，當柜內電器元件發熱時，熱量上升，通過上端槽孔排出，而冷風不斷地由下端槽孔補充進柜，使密封的柜體自下而上形成一個自然通風道，達到散熱的目的。

●GGD柜按照現代工業產品造型設計的要求，采用黃金分割比的方法設計柜體外形和各部分的分割尺寸，使整柜美觀大方。

●柜門用轉軸式活動鉸鏈與構架相連、安裝、拆卸方便。門的折邊處均嵌有一根山型橡塑條，關門時門與框架之間的嵌條有一定的壓縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級。

●裝有電器元件的儀表門用多股軟銅線與框架相連。柜內的安裝件與框架間用滾花墊圈連接，整柜構成完整的接地保護系統。

●柜體表面采用高壓靜電噴塑粉工藝處理。具有附著力強，質感好。整柜呈亞光色調，避免了眩光效應，給值班人員創造了較舒適的視覺環境。

●柜體的頂蓋在需要時可拆除，便于現場主母線的裝配和調整，柜頂?shù)乃慕茄b有吊環，用于起吊和裝運。

●柜體的防護等級為IP30, 用戶也可根據使用環境的要求在P20～P30 之間選擇。

●產品外形及安裝示意圖

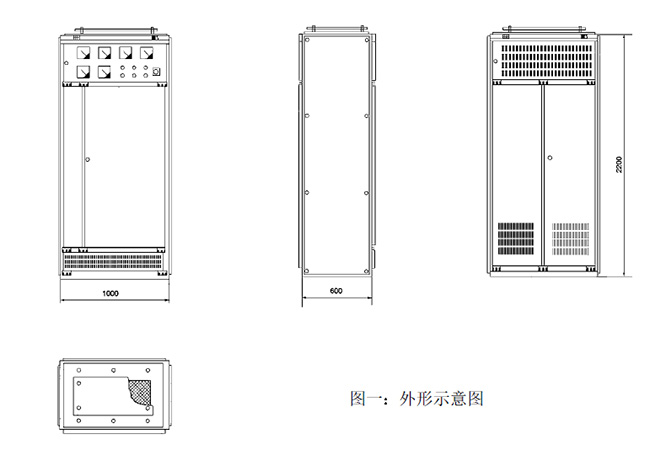

外形尺寸圖

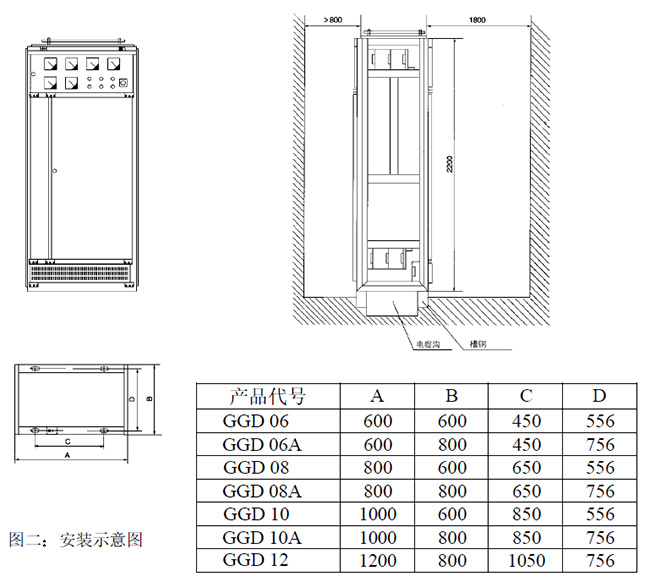

安裝尺寸圖

六、訂貨須知

1.一次接線方案圖和一次接線方案排列圖；

2.二次回路原理圖、接線圖、端子接線圖；

3.主電路系統組合順序圖；

4.一、二次設備清單；

5.開關柜平面布置圖；

6.備品備件和設備特殊使用條件請與本公司協商。

注：如有特殊要求，請訂貨時予以說明

由于技術不斷更新，產品規格和配置如有變化，請以實際供貨為準。
