一、產品概述

GCS型低壓抽出式成套開關設備(以下簡稱“開關設備”)是我公司為滿足廣大設計單位和電力用戶的要求設計研制出的符合國情、具有較高技術性能指標、能夠適應電力市場發展需要并可與現有引進產品競爭的低壓抽出式開關設備。該產品目前己被電力用戶廣泛選用。

開關設備適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統。在大型發電廠、石化系統等自動化程度高,要求與計算機接口的場所,作為三相交流頻率為50(60)Hz 額定工作電壓為380V(400V)、(660V),額定電流為4000A及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。

本產品符合：IEC60439《低壓成套開關設備和控制設備第1部分：型式試驗和部分型式試驗成套設備》；GB/T7251《低壓成套開關設備和控制設備第1部分：型式試驗和部分型式試驗成套設備》。

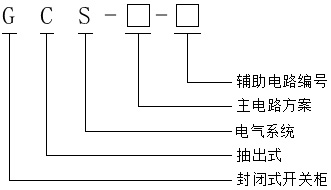

二、產品型號及含義

三、正常使用條件

1.環境溫度：高溫+40℃，低溫度-5℃，24h內的平均溫度不得高于+35℃；

2.海拔高度：≤2000m，戶內安裝使用；

3.環境相對濕度：高溫度為+40℃時，不得超過50％；在較低溫度時，允許有較大的相對濕度。例如：+20℃時相對濕度為90％，但考慮到因溫度的變化，有可能會偶爾產生適度的凝露。

4.設備安裝時與垂直面的傾斜度不超過5°。

5.設備應安裝在無劇烈震動和沖擊的地方以及不足使電器元件受到腐蝕的場所。

注：如果上述條件不能滿足時，請與本公司溝通協商。

四、主要技術參數

開關設備主要技術參數

開關設備母線參數

開關設備相、PE(N)線參數

注：裝置內垂直PEN或PE+N線的規格全部使用40*5mm。

五、結構特點

●開關設備的主構架采用C型材，構架采用拼裝結構形式。主構架上均有安裝模數孔E=20mm。

●開關設備各功能室嚴格分開，其隔室主要分為功能單元室、母線室、電纜室，各單元的功能相對獨立。

●功能單元

○抽屜層高的模數為160mm。分為1/2單元、1單元、1.5單元、2單元、3單元五個尺寸系列。單元元同路額定電流400A及以下；

○抽屜改變僅在高度尺寸上變化，其寬度、深度尺寸不變。相同功能單元的抽屜具有良好的互換性；

○每臺MCC柜多能安裝11個一單元的抽屜或22個1/2單元的抽屜。其中一單元以上抽屜采用多功能后板；

○抽屜進出線根據電流大小采用不同片數的同一規格片式結構的接通件；

○單元抽屜與電纜室的轉接采用背板式結構ZJ-2型轉接件；

○單元及以上抽屜與電纜室的轉接按電流分檔采用相同尺寸棒式或管式結構ZJ-1犁轉接件；

○抽屜面板具有分、合、試驗、抽出等位置的明顯標志；

○抽屜單元設有機械聯鎖裝置；

○饋線柜和電動機控制柜設有的電纜隔室，功能單元室與電纜室內電纜的連接通過轉接件實現，既提高了電纜使用的可靠性，又極大地方便了用戶對電纜的安裝與維修。電纜隔室有二個寬度尺寸240mm 和440mm 可供選用，視電纜數量、截面和用戶對安裝維修方便的要求而定；

○考慮干式變壓器使用的普通性、油浸變壓器的經濟性，裝置既可以方便地與干式變壓器組成一個組列，也可以與油浸變壓器低壓母線方便連接；

○以抽屜為主體，同時具有抽出式和固定分隔兩種方式，可以混合組合，任意選用；

○開關設備按三相五線制和三相四線制設計，設計部門和用戶可以方便地選用PE+N 或PEN方式；

●柜體的防護等級為IP30、IP40，也可以按用戶需要特殊制作。

●抽屜操作機構說明

○CJ-5 抽屜推進機構是采用螺旋軌跡沿定位件運動方式，實現功能單元推進和抽出，在功能單元推進和和抽出過程中，實現三位置顯示和機械聯鎖并配有微動開關試驗位置時可進行電氣聯鎖，避免造成人身或設備事故，符合國家和行業相關標準。產品體積小、安裝方式靈活，性能可靠。

●安裝示意圖

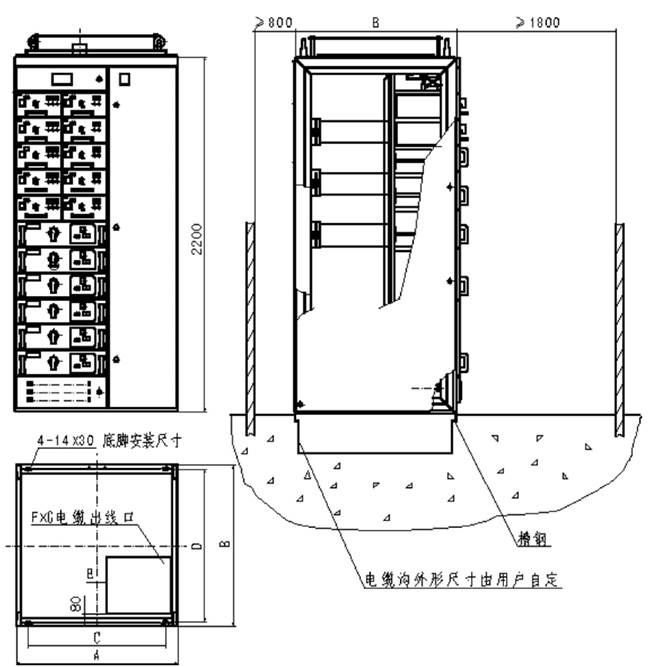

受電、聯絡柜安裝示意圖

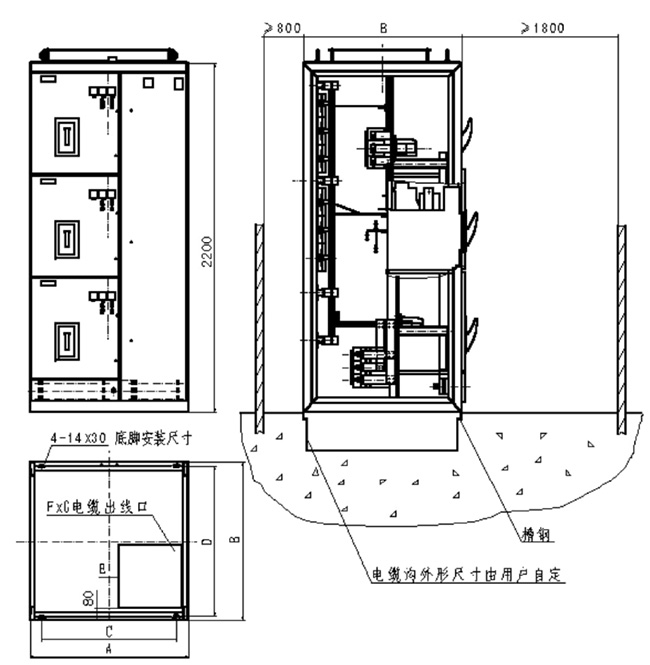

PC柜安裝示意圖

六、訂貨須知

1.一次接線方案圖和一次接線方案排列圖；

2.二次回路原理圖、接線圖、端子接線圖；

3.主電路系統組合順序圖；

4.一、二次設備清單；

5.開關柜平面布置圖；

6.備品備件和設備特殊使用條件請與本公司協商。

注：如有特殊要求，請訂貨時予以說明

由于技術不斷更新，產品規格和配置如有變化，請以實際供貨為準。
