一、產品概述
我國的城市電網及廠礦企業的中壓系統,大部分為中性點不接地(即小電流接地)系統。這種系統在發生單相接地時,電網仍可帶故障運行,這就大大降低了運行成本,提高了供電系統的可靠性,但這種供電方式在單相接地電流較大時容易產生弧光過電壓和相間短路,給供用電設備造成了極大的危害。
防止這種危害的方法之一就是在中性點和地之間串接一個電抗器,這個電抗器也就是通常所說的消弧線圈。它能有效地減少接地點電流,從而達到自動熄滅電弧的目的。
理想的消弧線圈在正常運行時,能實時監測電網單相接地電流的大小,此時消弧線圈的電抗值很大,相當于中性點不接地系統。在發生單相接地時,能在極短時間內調節電抗值,使接地點殘流基波無功分量為零。這種消弧線圈我們稱為能自動跟蹤動態補償?shù)睦硐胂【€圈,ZH-PXB偏磁式消弧線圈自動跟蹤補償成套裝置(ZZ100)即為此類。
二、產品特點
① 調節精度高
② 可靠性高,使用壽命長
③ 響應速度快
④ 在線實時掃描,自動跟蹤補償
⑤ 調節范圍大
⑥ 動態補償,無須阻尼電阻器
⑦ 測量精度高
⑧ 控制系統功能齊全

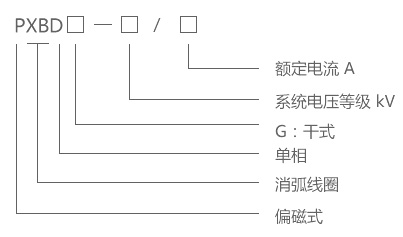

三、型號說明
控制柜型號與配套成套裝置型號相同。6kV和10kV系統控制柜,不帶平波電抗器;而 35kV和66kV系統控制柜,帶平波電抗器。
ZH-PXB偏磁式消弧線圈自動跟蹤補償成套裝置(ZZ100)一般由以下幾部分組成:
(1) 微機控制柜;
(2) 偏磁式消弧線圈本體;
(3) 如果是6kV和10kV系統則還有接地變壓器;如為35kV、66kV系統或發電機中性點則沒有接地變壓器;
(4) 其他附件:如避雷器(非必選件) 、隔離開關(非必選件)、高壓真空開關及電力電纜等。
偏磁式消弧線圈本體分為油浸式和干式兩類,6kV、10kV、35kV、66kV四大系列。
